Gli oscilloscopi di archiviazione digitale della serie GDS-2000 sono progettati all-in-one, con una velocità di campionamento in tempo reale di 1GSa/s, lunghezza di memoria di 25k, 2 o 4 canali, display LCD a colori TFT, supporto per interfaccia USB, stampa diretta della stampante, alimentazione della batteria e potente funzione di misurazione automatica fino a 27 elementi.

Gli oscilloscopi di archiviazione digitale della serie GDS-2000 sono disponibili in sei modelli con larghezza di banda 200MHz/100MHz/60MHz, 2 o 4 canali. La serie GDS-2000 offre una piattaforma migliore per ambienti di test tra i prodotti della stessa classe sul mercato attuale con un tasso di campionamento in tempo reale di 1GSa/s (tasso di campionamento equivalente a 25GSa/s) e una lunghezza di registrazione di 25k. Le 27 funzioni di misurazione automatica, misurazione FFT, opzioni di innesco avanzate, display orizzontale ultra-largo a 12 quadri, visualizzazione del tempo, funzione di misurazione della frequenza, funzione GO/NO-GO, menu multilingue, descrizione della funzione di aiuto online in tempo reale e funzione di misurazione a ciclo sono solo alcune delle numerose funzioni degli oscilloscopi di archiviazione digitale della serie GDS-2000.

Ora, GWInstek è orientata al cliente, GWInstek, oltre a fornire ai consumatori i migliori prodotti, è più fiduciosa nella qualità dei prodotti, quindi per rispondere ai consumatori di GWInstek, ha deciso di lanciare in tutto il mondo un programma di garanzia globale a vita per gli oscilloscopi di archiviazione digitale a 2 e 4 canali della serie GDS-2000, in modo da consentire ai consumatori di utilizzare gli oscilloscopi digitali di alta qualità di GWInstek con la massima sicurezza.

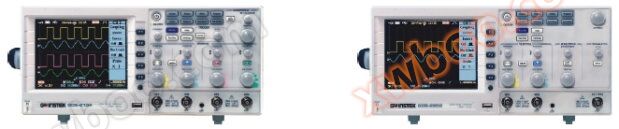

Selezione 4CH & 2CH

Oltre ai tradizionali modelli a 2 canali, i modelli a 4 canali si sono uniti alla gamma di prodotti. La scala verticale di ogni canale porta tutta la larghezza di banda del modello a 200MHz, 100MHz o 60MHz. Con 4 canali a larghezza di banda completa, è possibile una gamma più ampia di applicazioni. Esempi tipici di applicazioni a quattro canali includono la prova di alimentatori di commutazione e misurazioni di encoder rotativi.

1GSa/s campionamento in tempo reale e 25GSa/s campionamento in tempo equivalente

Il campionamento in tempo reale 1GSa/s consente di misurare con precisione i segnali ad alta frequenza. Un tasso di campionamento più elevato aiuta ad acquisire più dati sulla forma d'onda in un breve periodo di tempo. È particolarmente utile per la cattura e l'osservazione di forme d'onda a scatto singolo (non ripetitivo) poiché più velocemente i dati della forma d'onda possono essere acquisiti, migliore è la ricostruzione della forma d'onda. Per i segnali ripetitivi, tuttavia, il campionamento in tempo equivalente (ET) è uno strumento migliore del campionamento in tempo reale. Il campionamento ET è in grado di acquisire dati periodicamente, con ogni campione successivo aumentando i punti di campionamento. Acquistando dati da cicli ripetitivi di forme d'onda, ET Sampling Technology ricostruisce con precisione le forme d'onda con una risoluzione fino a 40 sec. La serie GDS-2000 è in grado di sostenere una velocità di campionamento di 25GSa/s per l'acquisizione e la ricostruzione ripetitive delle forme d'onda rispetto a una capacità di campionamento in tempo reale di 1GSa/s.

Display LCD a colori TFT

Per una visione nitida e chiara, la serie GDS-2000 dispone di un display LCD TFT a colori. Rispetto ai display STN, i pannelli TFT hanno un lampeggio ridotto, angoli di visione più ampi e una riproduzione dei colori più brillante. Con il supporto per la visualizzazione contemporanea di 4 forme d'onda, griglie di misura e dati di segnale, uno schermo luminoso, chiaro e a colori è una necessità per confrontare e analizzare i dati.

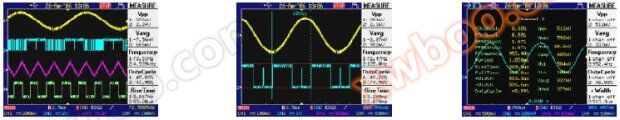

27 Misure automatiche

La serie GDS-2000 DSO utilizza un set completo di funzionalità di misurazione automatica. La funzione di misurazione automatica della forma d'onda comprende 27 elementi di misurazione frequentemente utilizzati raggruppati in tre sezioni: tensione, tempo (frequenza) e ritardo. Al massimo 10 risultati di misurazione possono essere visualizzati sullo schermo e aggiornati in tempo reale. Queste caratteristiche di misurazione automatica sono un modo efficace per monitorare le caratteristiche di un segnale in tempo reale. 19 automatico

Le misurazioni possono essere visualizzate contemporaneamente sullo schermo.

Test Go/NoGo

La funzione di test Go/NoGo controlla se un segnale di ingresso viola un modello definito dall'utente. Impostare il modello è un semplice processo in due passaggi. Selezionare una forma d'onda di riferimento da un segnale di ingresso o da un file di forma d'onda e configurare la tolleranza di violazione dalla forma d'onda di riferimento. Dopo aver impostato il modello, il test Go/NoGo è pronto. La serie GDS-2000 confronta il segnale di ingresso con il modello in tempo reale e mostra il risultato del test sullo schermo. Entrambi i tipi di

La violazione Go/NoGo e la reazione a una violazione possono essere configurate per soddisfare vari requisiti dell'applicazione. Eventuali violazioni Go/NoGo vengono indicate tramite un buzzer interno o inviando un segnale di controllo a un dispositivo esterno tramite l'uscita Go/NoGo BNC sul pannello posteriore.

Assistenza on-line e supporto multilingue

Per un funzionamento senza problemi, la serie GDS-2000 fornisce un manuale di aiuto integrato tramite il tasto Help. Premere il pulsante 'Aiuto' per accedere alla modalità Aiuto sullo schermo e quindi premere qualsiasi tasto per visualizzare sullo schermo le istruzioni sulla funzione di quel tasto. Il menu dell'interfaccia della serie GDS-2000 e l'aiuto sullo schermo supportano più lingue. Le lingue supportate includono: inglese, russo, spagnolo, coreano, tedesco, giapponese, cinese tradizionale e semplificato. Questo fornisce

aiuto localizzato se l'inglese non è la tua lingua preferita e offre un ambiente facile per progetti congiunti multiculturali. In futuro, GW Instek aumenterà il numero di lingue per fornire un supporto localizzato più ampio per le lingue attualmente non supportate.

Supporto di archiviazione e trasferimento dati e stampa USB

20 set di dati di forma d'onda, 20 configurazioni di pannello e 4 forme d'onda di riferimento possono essere salvati in memoria interna per essere richiamati in seguito per la visualizzazione. Tutti i dati della forma d'onda, le impostazioni del pannello e le immagini dello schermo possono essere salvati su un'unità flash USB.

Con il software PC opzionale disponibile per il download sul sito web di GW Instek, la serie GDS-2000 può essere controllata a distanza.

Il software può anche monitorare e registrare i dati della forma d'onda per un periodo di tempo trasferendo continuamente i dati a un PC per ulteriori analisi. La serie GDS-2000 supporta la stampa direttamente su una stampante compatibile con USB. Le immagini dello schermo possono essere stampate a colori o in scala di grigi a seconda delle impostazioni della stampante.

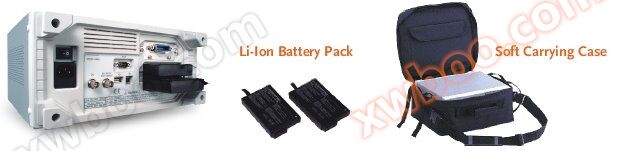

Funzionamento della batteria

Con i pacchetti di batterie Li-ion opzionali, la copertura del mercato della serie GDS-2000 è estesa alle aree di applicazione sul campo in cui l'alimentazione CA non è disponibile. Completamente carichi, i due pacchetti di batterie leggere mantengono un DSO GDS-2000 in funzionamento normale per oltre 3 ore.

Il caricabatteria integrato ricarica automaticamente le batterie ogni volta che l'oscilloscopio è collegato all'alimentazione CA. Una borsa da trasporto morbida opzionale (GSC-005) è disponibile per ospitare applicazioni sul campo.
