Tipo 2260 livello lineare (interruttore)
Descrizione: Dimensioni Schema di circuito Tabella dei parametri Tabella dei parametri di interruttore di livello continuo Spazio di punto di azione P
Dettagli del prodotto

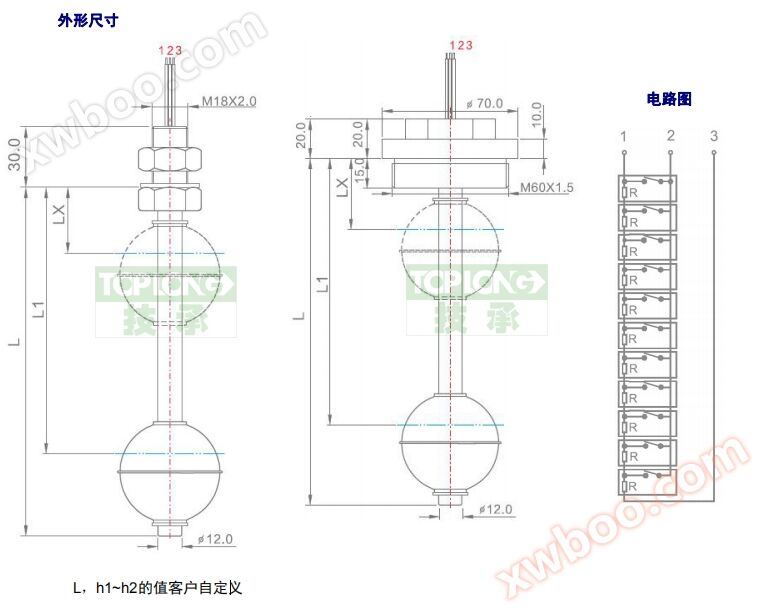

Dimensioni
Tabella dei parametri
| Tabella dei parametri dell'interruttore di livello continuo | ||||||||||||||||||||||
| Spazio dei punti di azione | Precisione | Scala | Palla galleggiante | Materiale | Metodo di installazione | Metodo di uscita | Temperatura di funzionamento | |||||||||||||||
| 5mm~10mm | ±1mm | 0.1m～1m | FBS105/107 | SUS304/316 | filettatura, flange | Cavi, scatole di collegamento | -40℃～+80℃ | |||||||||||||||
Metodo di uscita

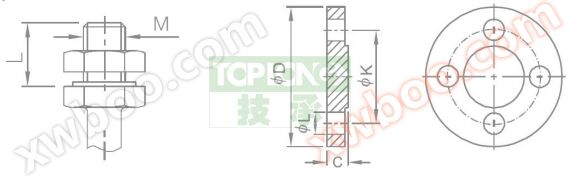

Metodo di installazione
| filettatura | ||||||||||||||||||||||
| M10.0×1.0 L=15 | M12.0×1.25 L=20 | M16.0×2.0 L=30 | G1/2BSP L=30 | G3/4BSP L=30 | ||||||||||||||||||
| francese | ||||||||||||||||||||||
| Diametro nominale | pollici | Pressione nominale | Diametro esterno della flangia (D) | Distanza dei fori (K) | Spazio dei fori (L) | Numero di fori | Distanza dei fori (C) | |||||||||||||||
| DN25 | 1 | 10kg=1.0MPa | 115 | 85 | 14 | 4 | 16 | |||||||||||||||
| 16kg=1.6MPa | 115 | 85 | 14 | 4 | 16 | |||||||||||||||||
| DN40 | 1½ | 10kg=1.0MPa | 150 | 110 | 18 | 4 | 18 | |||||||||||||||
| 16kg=1.6MPa | 150 | 110 | 18 | 4 | 18 | |||||||||||||||||
| DN50 | 2 | 10kg=1.0MPa | 165 | 125 | 18 | 4 | 20 | |||||||||||||||
| 16kg=1.6MPa | 165 | 125 | 18 | 4 | 20 | |||||||||||||||||
| DN100 | 3½ | 10kg=1.0MPa | 220 | 180 | 18 | 8 | 22 | |||||||||||||||
| 16kg=1.6MPa | 220 | 180 | 18 | 8 | 22 | |||||||||||||||||
| DN150 | 5 | 10kg=1.0MPa | 285 | 240 | 22 | 8 | 24 | |||||||||||||||
| 16kg=1.6MPa | 285 | 240 | 22 | 8 | 24 | |||||||||||||||||
Tabella di selezione
| Struttura dell'interruttore di livello | ||||||||||||||||
| 1 | Cavo diretto | 3 | Scatola B | |||||||||||||
| 2 | Scatola di collegamento A | 4 | Cassa di collegamento C | |||||||||||||
| Lunghezza del bastone | ||||||||||||||||
| X | Indicazione numerica in mm (comunemente usato 200,350,500,750,1000,) | |||||||||||||||
| Informazioni di uscita del segnale | ||||||||||||||||
| A | Quantità di interruttore: aperto regolarmente | E | Capacità analogica: 4 ~ 20mA | |||||||||||||
| B | Quantità di interruttore: spesso chiuso | F | RS 485 risoluzione a 16 bit | |||||||||||||
| C | Quantità di interruttore: aperto + chiuso | G | Modbus RTU risoluzione a 16 bit | |||||||||||||
| D | Quantità analogica: 0-5V | |||||||||||||||
| Codice palla galleggiante | ||||||||||||||||
| X | Vedi la tabella delle dimensioni della palla a galleggiamento (per scegliere il metodo di installazione con inserimento esterno dopo la palla a galleggiamento è necessario verificare le dimensioni con il personale vendita) | |||||||||||||||
| Altre funzioni | ||||||||||||||||
| PT | PT100 Resistenza termica platino Temperatura di uscita | |||||||||||||||
